물 재활용 처리 및 재사용 시스템

수처리 및 재사용 시스템은 주로 많은 폐수를 생성하는 PET 병 세척 처리에 사용됩니다. 주요 오염 물질은悬浮 물질입니다.폐수량 및 오염물질 지수우리는 정립된 처리 시스템을 설계하고 설계합니다. 필터레이션 + 퇴적 + 공기 플로테이션 프로세스를 채택했습니다. 폐수 처리 후 일부는 재사용됩니다.그리고 일부는 표준에 의해 배출됩니다.

디자인 문자

1폐수 품질 및 처리 요구 사항에 따라 공정 경로는 합리적으로 선택되어야하며 처리 기술은 진보되어야합니다.그리고 처리된 물의 질은 배출 표준을 보완해야 합니다.
2처리 요건을 충족시키는 것을 전제로 투자 비용을 줄이기 위해 원래 시설을 가능한 한 많이 사용해야합니다.그리고 식물의 아름다움에 대한 요구 사항은 고려되어야 합니다..
3편리한 운영 및 관리, 간단한 운영 및 간편한 유지 보수. 장비는 고품질, 좋은 성능과 안정적인 운영입니다.

설계 매개 변수

1폐수 출처: 플라스틱 재활용 공장
2설계된 처리 용량:10-50m3/h
3폐수질

사양

처리 기술
우리의 물 필터링 시스템에서 주요 목표는 물에서 SS를 제거하고 물 속에 에이전트를 유지하는 것입니다. 이 시스템은 필터링, 퇴적,그리고 공기 플로테이션 처리

처리 흐름:

프로세스 설명

세척 선의 폐수들은 먼저 폐수 수집 수영장에 배출되어 수집 및 임시 저장됩니다.
단계 1: 물 펌프에 의해 고체-액체 분리를 위해 폐수 컨베이어와 슬래그 필터 기계, 더 큰 입자를 슬래그 수집 상자에,그리고 폐수를 퇴적 탱크로;
단계 2: 퇴적물 침전 탱크에 후, 온라인 PH 미터 피드백 날짜에 따라, 자동으로 산을 추가하고 중성으로 PH 지수를 조정,그 다음 플록 랜트 및 응고 물질을 플록 랜트 반응에 첨가합니다..
대부분의 응축된 덩어리는 가라앉게 되고, 깨끗한 물은 물과 진흙을 분리하기 위해그리고 진흙 물은 정기적으로 진흙 탱크에 배출됩니다;

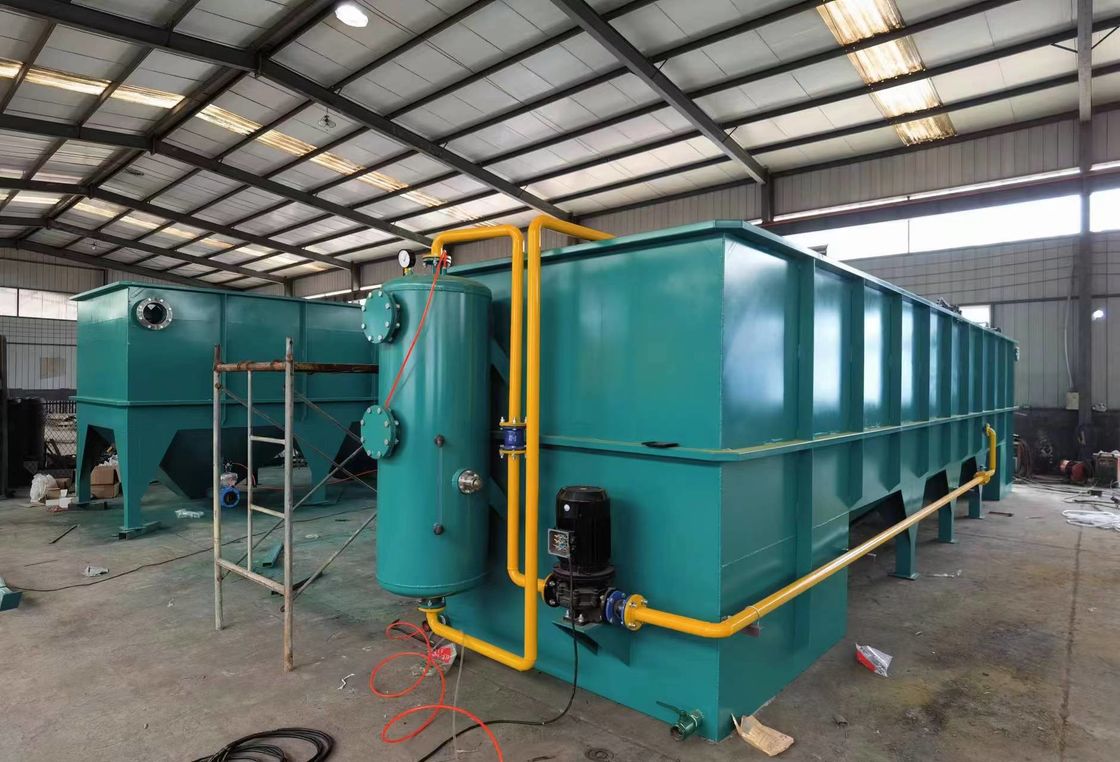

단계 3: 공기 플로테이션 탱크에 깨끗한 물을 넣고 압축 공기를 물과 혼합하면 미세 거품이 생성됩니다.잔류 미세한 입자와 떠있는 물질은 공기 거품에 의해 수영장의 표면에 떠있을 것입니다, 그 다음, 스크래퍼 장치를 통해 배출됩니다. 처리 후 깨끗한 물은 일시적인 저장 물 수영장에.
단계 4: 깨끗한 물은 고압 펌프에 의해 필터로 전달되고 필터 된 물은 다시 세척 라인으로 돌아갑니다.
침착 탱크에서 생성된 진흙과 진흙 탱크로 공기 유출, 진흙 탈수 장치에 의해 수분 제거, 그리고 정기적으로 처리하기 위해 수송.

2주요 프로세스 소개:

a.폐기물 수집 탱크 (고객에 의해 준비)

그것은 주로 세척 라인에서 배출 된 폐수를 수집하는 데 사용됩니다. 그리고 또한 하수 리프트 펌프의 덤프로 사용됩니다.물량 조절, 그리고 물의 질을 균일화합니다.
설계 기간: 2시간 미만
통합 폐수 수집 수영장*1세트,효율적 부피:40m3
재료: 콘크리트
형태: 지하

b.리프트 펌프

그것은 처리하기 위해 퇴적 탱크로 하수물을 올리기 위해 사용됩니다. 디자인은 설치 및 유지 보수가 쉽고 긴 서비스 수명을 가진 차단하지 않는 잠수 하수 펌프를 채택합니다.자동 시작 및 정지 조절 탱크에 설정 된 레벨 가이드를 통해 실현 될 수 있습니다, 수동 조작을 줄입니다.
통합 하수 승강 펌프*2se (하나는 사용용, 다른 하나는 준비용)
전력:5.5kW

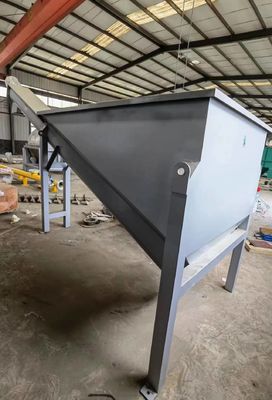

c. 슬라그 필터 머신

슬래그 필터 기계는 수처리 시스템의 최전단에 설치되어 있으며, 주로 배출된 폐수에서 더 큰 입자를 분리합니다.후속 퇴적 처리에 유리하며 후속 장비의 막힘과 마모를 줄입니다..
모델:PRLZ 시리즈*1세트 주요 재료:SUS304

d.종합 침착 탱크

통합 퇴적 탱크는 정제 시스템의 앞쪽 끝에 설치된 기울어진 튜브 퇴적 탱크를 채택합니다. 산을 추가함으로써 폐수의 PH가 중성으로 조정됩니다.후속 침착 반응에 최적의 조건을 제공이 과정에서 반응 탱크에 세트 된 PH는 산 분비 측정 펌프와 연결되어 PH의 자동 조정을 실현합니다.
동시에, 플로컬런트와 응고 물질을 첨가함으로써 폐수 안의 SS는 응고되고 침착될 수 있으며, 물의 질을 명확히 하기 위해 진흙과 물을 중력으로 분리할 수 있다.
처리 용량:20m3/h 1세트
외형:L11000*W2000*H3500
재료:탄소 강철 + 반성
진흙 배출: 진흙 배출 밸브 는 전기 밸브 이며, 자동 으로 진흙 을 정기적으로 배출 합니다.

f. 깨끗한 물 탱크

주로 처리 된 재활용 물을 수집하는 데 사용되며 깨끗한 물 펌프의 저수지로도 사용됩니다.
설계 기간: 2시간
유효 용량:40m3
재료:탄소강 항성화
크기: L4000*W2000*H1500 2세트

g.깨끗한 물 펌프

처리 된 재활용 물을 청소 라인으로 재사용하는 데 사용됩니다. 설계는 설치 및 유지 보수가 쉽고 긴 서비스 수명을 가진 수직 원심 펌프를 채택합니다.높은 수준의 알람과 낮은 수준의 펌프 정지 조절 탱크에 설정 된 레벨 가이드를 통해 실현 될 수 있습니다.
Qty.:2set ((하나는 사용용, 다른 하나는 백업용)
전력:5.5kW

h.필터

처리된 폐수는 깊이 필터링되고, 쿼츠 모래가 필터 재료로 사용되며, 물은 내부 물 분배장과 물 수집기를 통해 흐릅니다.그리고 탱크에서 고속 필터레이션을 수행합니다., 이는 미세먼지를 효과적으로 제거하고 흐름을 줄일 수 있습니다.
양: 1 세트
모델:DMF3224-1A
재료:탄소강 항성화

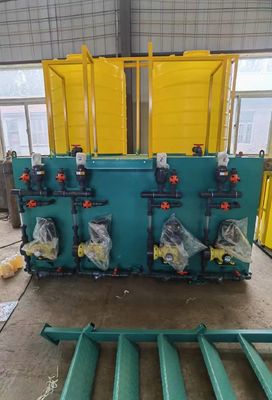

투여 시스템

복용 장치는 측정 펌프, 반응기 배럴, 조동기 등으로 구성되어 있으며, 반응기의 양적 복용량을 실현하는 데 사용됩니다.PAC는 강한 브리징 흡수 성능을 가진 플록클루언트입니다., 수중에서 суспен션 고체와 응고하고 흡수하여 суспен션 고체를 불안정화하고 정착시킬 수 있습니다. 애니온 PAM은 응고 물질입니다.플라크의 침착을 개선하고 물의 품질을 명확히하기 위해 플로클런트와 함께 사용할 수 있습니다.; 카티온 PAM는 고체-액체 분리를 촉진하는 매물의 탈수용으로 사용됩니다. 자동 산 복용 장치는 폐수의 PH를 중립으로 조정하는 데 사용됩니다.그리고 자동 투여는 온라인 PH 장치를 통해 실현됩니다..
양:4세트
PAM 자동 투여 장치: 3 상자 유형의 자동 세트, 304 1000L
PAC 자동 복용 장치:1세트 듀플 버킷 듀플 펌프 PE 2000L

자동 산 분비 장치:1세트 단일 버킷 듀얼 펌프 PE 500L

j.슬라지 처리 시스템

진흙 처리 시스템은 진흙 두꺼워, 필터 프레스로 구성됩니다
진흙 응축 탱크는 침착 탱크와 공기 플로테이션 탱크의 물리적 및 화학 반응으로 생성된 진흙을 저장하는 데 사용됩니다.진흙은 탈수용으로 진흙 펌프를 통해 필터 프레스로 운송됩니다., 그리고 탈수된 진흙은 처리하기 위해 외부로 운반됩니다.
